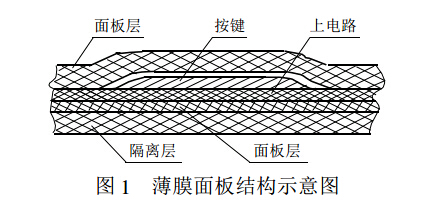

薄膜面板一般由面板层（又称装饰层）、 上电路层、 隔离层、 下电路层组成， 各层之间用强力压敏型、时黏性不干胶粘接， 从而组成—个密封的整体， 面板的总体厚度为0.8 mm ~ 1.2mm， 如果要在其上制作操作控制开关， 则其厚度要相应增加， 具体的结构形式如图1所示。 面板与印制电路板之间用引线和接插件连接，面板材料上要采用PC板（聚碳酸酯）、PVC板（聚氯乙烯）或PET（聚酯），强力压敏型、 时黏性不干胶主要采用国产和美国3M公司的3M牌。 面板上的按键主要有无手感型（ 包括平而无手感型和凸 边框键式无手感型两种）和有手感型（ 包括金属弹簧中 凸 面式有手感型和凸 边框键式有手感型）两种， 具体选用何种结构形式， 要根据具体情况来定， 通常主要是设备整体方面色彩的谐调、 造型的一致和实际使用要求等， 值得注意的是： 无手感型按键的使用 寿命较有手感型长， 且耐温度变化性能也较好， 但手感差， 没有节奏感。 军用设备常选用无手感型。 面板上可以开设透明窗， 面板正面及背面可以印字和图形符号， 可以按照造型设计的美学法则进行面板的装饰设计， 可以说， 薄膜面板是一个集按键、 观察、 指示、 引出线为—体的操作控制部件。 与传统的金属面板相 比， 薄膜面板结构简单、 体积小、安装方便及容易达到三防要求， 而且生产工艺简单，成本低， 使用寿命长（ 可达百万次）。
